Zuhause Schalter Nicht-Verriegelungsschalter 6-polige Durchgangsbohrung, 7x7 mm, selbstverriegelnd
Latching 7x7mm Mini Tactile Push Button Switch On Off Dip 6 Pin Latching 7x7mm Mini Tactile Push Button Switch On Off Dip 6 Pin Latching 7x7mm Mini Tactile Push Button Switch On Off Dip 6 Pin

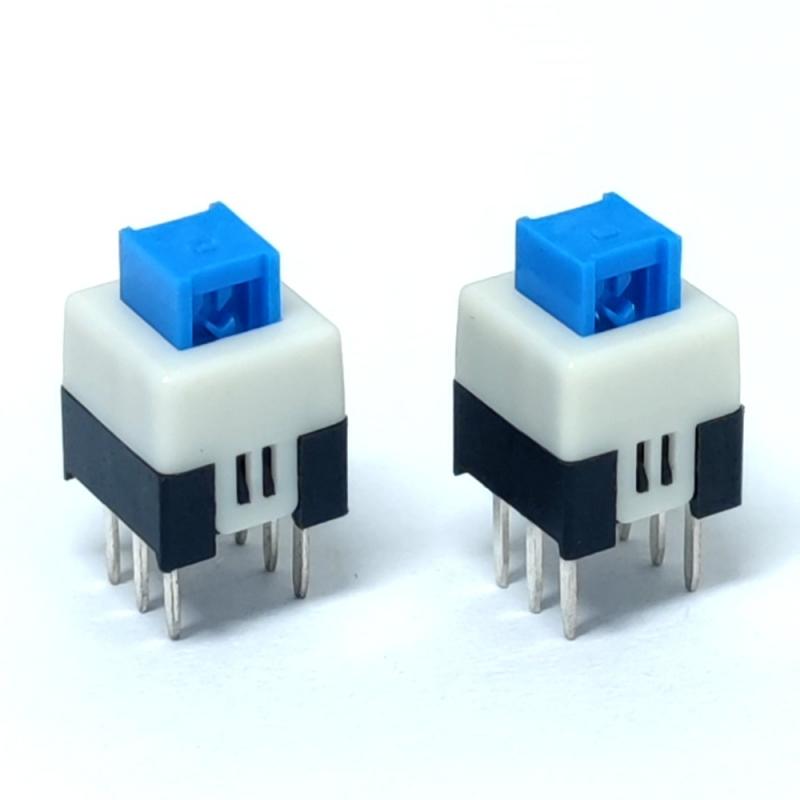

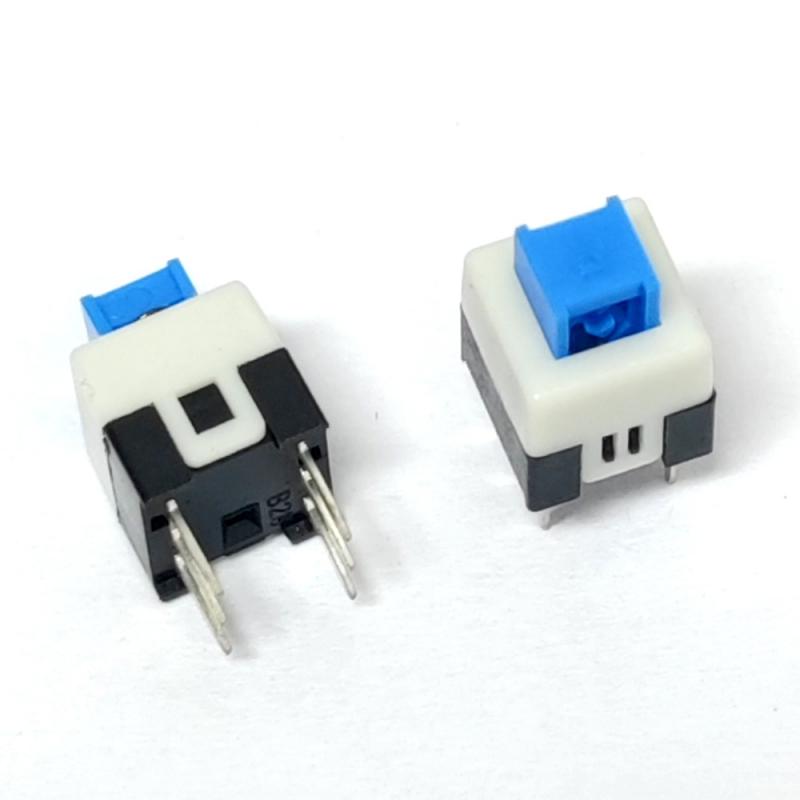

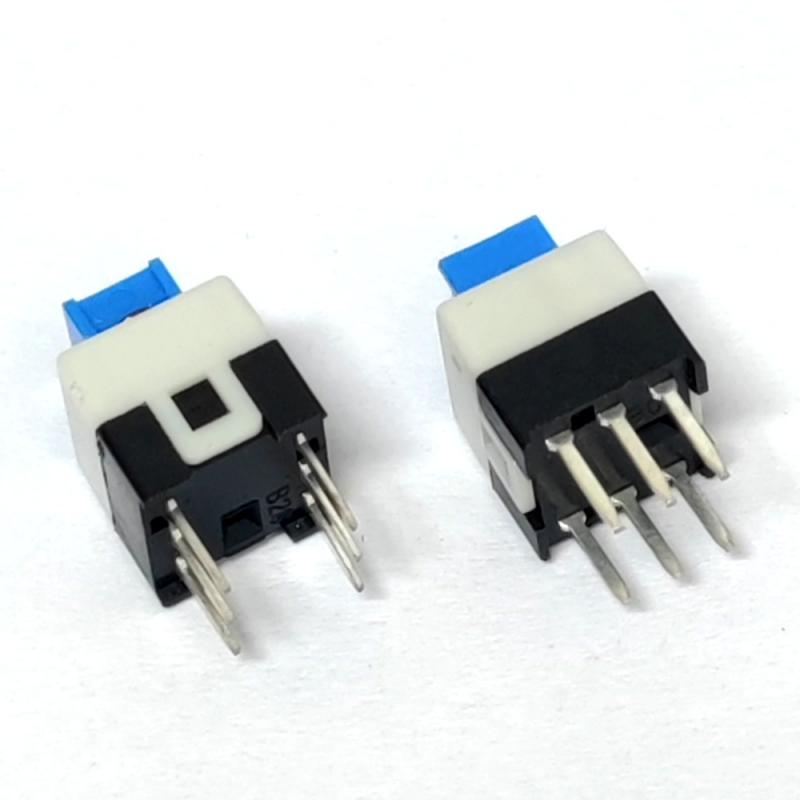

6-polige Durchgangsbohrung, 7x7 mm, selbstverriegelnd

Dieser taktile 7x7-Taster ohne Verriegelung zeichnet sich durch seine kompakte Bauform (7x7 mm), die 6-polige Durchsteckmontage für einfaches Löten auf Leiterplatten und einen blauen Betätigungsknopf für deutliches visuelles Feedback aus. Er ist eine kostengünstige Alternative zu den 7x7-Drucktastern von ALPS, C&K und Digi-Key und bietet gleichbleibende Qualität sowie flexible Mindestbestellmengen für Großbestellungen. Ob Sie selbstverriegelnde 7x7-Drucktaster für die Raststeuerung oder 6-polige Momenttaster für die kurzzeitige Betätigung benötigen – dieser taktile Durchsteckschalter liefert zuverlässige Leistung für Ihre Projekte.

  • Marke:

    Gangyuan

  • Art.-Nr.:

    PB22E07431-0107

  • Bestellung (MOQ):

    100pcs

  • Zahlung:

    100% T/T Before Production

  • Produktursprung.:

    Zhejiang, China (Mainland)

  • Farbe:

    Black

  • Hafen:

    Ningbo/Shenzhen

  • Vorlaufzeit：

    7-14 working days for payment

  • Breite

    7.00mm x 7.00mm

  • Befestigungsart

    Through Hole

  • Beleuchtung

    Non-llluminated

  • IP-Bewertung

    No IP Rating
Kontaktiere uns

  • Produktdetail

Mini-Ein-/Ausschalter, hoher/flacher Kopf, zweireihig, 6-polig, 7x7, selbstverriegelnd


Spezifikation


Typ: 6-poliger Verriegelungs-Drucktaster

Nennwerte: DC 30 V 0,1 A

Kontaktwiderstand: ≤100 mΩ

Isolationswiderstand: ≥100 MΩ

Betätigungskraft: 250±70gf

Gesamthub: 2,0 ± 0,2 mm

Verriegelungsweg: 1,2 ± 0,2 mm

Betriebsdauer: 5000 Zyklen

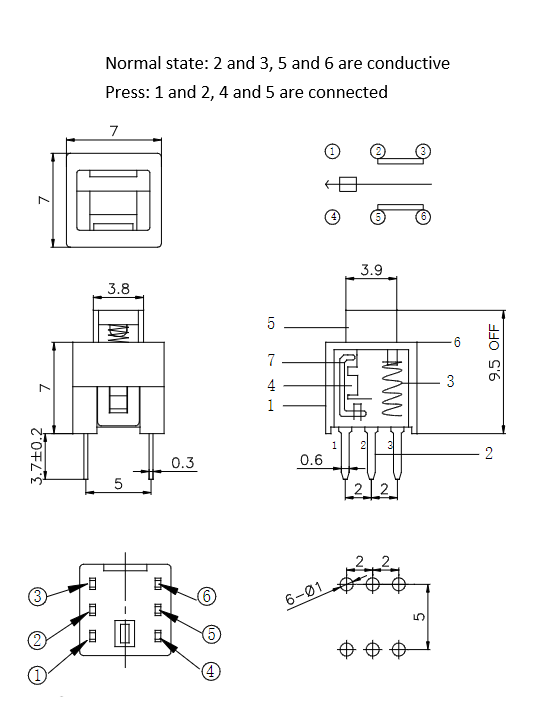

Schema

Durchgangsloch-Leiterplattenschalter


Besonderheit

1. Zwei Betriebsmodi

Erhältlich sowohl mit selbstverriegelnder (rastender) als auch mit nicht verriegelnder (momentaner) Betätigung, wodurch vielfältige Steuerungsmöglichkeiten abgedeckt werden.

Anforderungen an Verriegelungs- und Momentbetrieb in einem kompakten Gehäuse.

2. Kompakter 7x7mm-Standard

Platzbedarf: Industriestandardgröße 7×7 mm, kompatibel mit universellen Leiterplattenlayouts, ideal für beengte Platzverhältnisse

Unterhaltungselektronik und Bedienfelder.

3. 6-polige Durchgangslochmontage

6-polige Durchgangsloch-Konstruktion für sicheres Löten auf der Leiterplatte, stabile mechanische Fixierung und zuverlässige elektrische Verbindung,

kompatibel mit automatisierten Montagelinien.

4. Klares visuelles Feedback

Hellblauer Betätigungsmechanismus mit sichtbarer Innenstruktur, der eine intuitive Bedienungsrückmeldung bietet und es dem Benutzer erleichtert, den Schaltzustand zu erkennen.

5. Breite Anwendungskompatibilität

Geeignet für Unterhaltungselektronik, industrielle Schaltschränke, Haushaltsgeräte, Automobilelektronik und Leiterplatten-basierte Steuerungssysteme,

eine kostengünstige Alternative zu den bei ALPS/C&K/Digi-Key lagernden Vermittlungsstellen.

6. Direktlieferung in großen Mengen ab Werk

Hergestellt in unserer hauseigenen Schalterfabrik, mit flexibler Mindestbestellmenge, gleichbleibender Qualität und anpassbaren Optionen für Großbestellungen.
