DIP-Anschluss 8,5 x 8,5 mm quadratischer Verriegelungsschalter

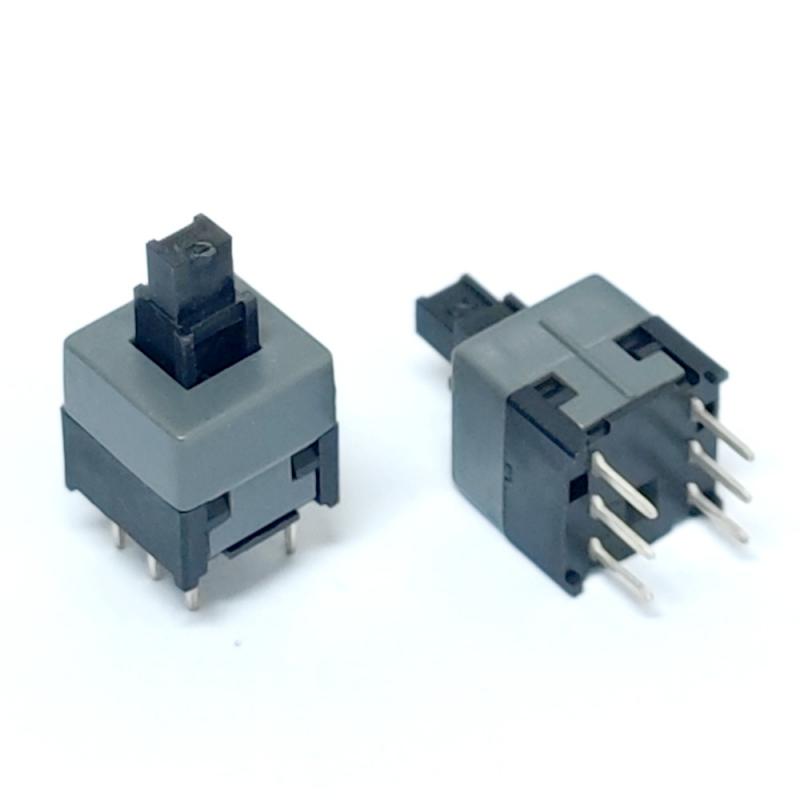

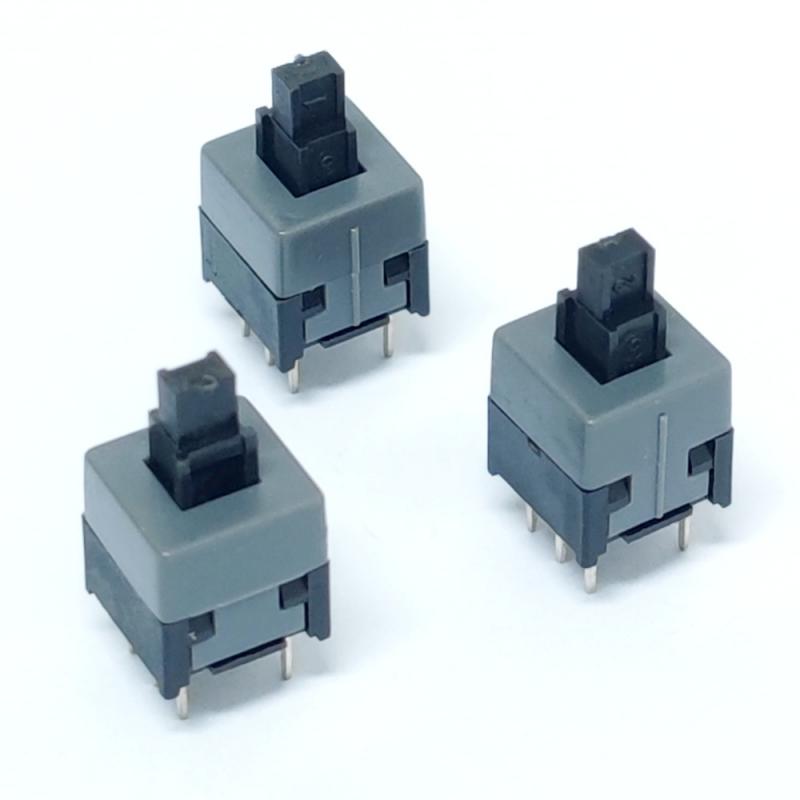

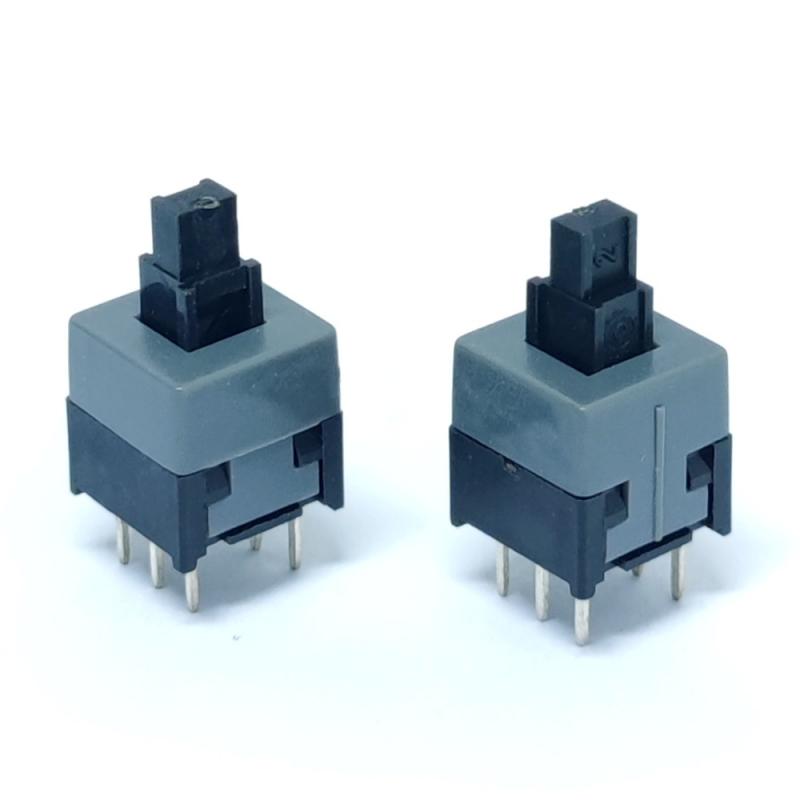

8,5 x 8,5 mm 6-poliger DIP-Drucktaster mit Selbstverriegelung/Nichtverriegelung

Spezifikation

Typ: Taktiler Druckschalter für Leiterplattenmontage, 8,5 x 8,5 mm

Nennwerte: DC 30 V 0,1 A

Kontaktwiderstand: ≤100 mΩ

Isolationswiderstand: ≥100 MΩ

Betätigungskraft: 230±70gf

Gesamthub: 2,5 ± 0,2 mm

Betriebsdauer: 3000 Zyklen

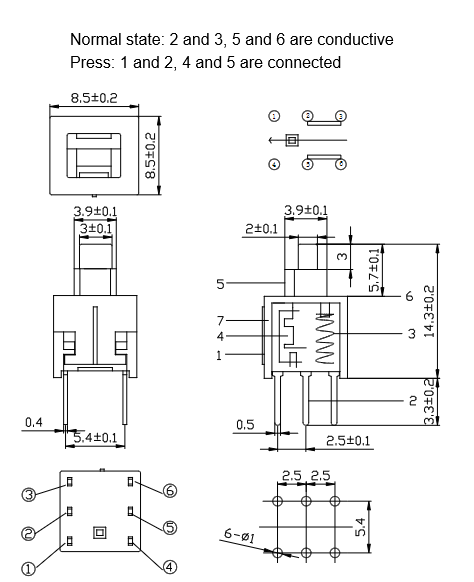

Schema

Taktiler Rastschalter für Industrie- und Unterhaltungselektronik

Hauptmerkmal

Selbstverriegelungsmodus: Einmal drücken, um den Stromkreis im EIN-Zustand zu verriegeln, erneut drücken, um ihn zu lösen und in den AUS-Zustand zurückzukehren.

Ideal für Leistungssteuerungs- und Modusumschaltanwendungen.

Nicht-Sperrmodus: Drücken zum Aktivieren, loslassen zum Zurücksetzen, perfekt für Momenttrigger, Signaleingang und Reset-Funktionen.

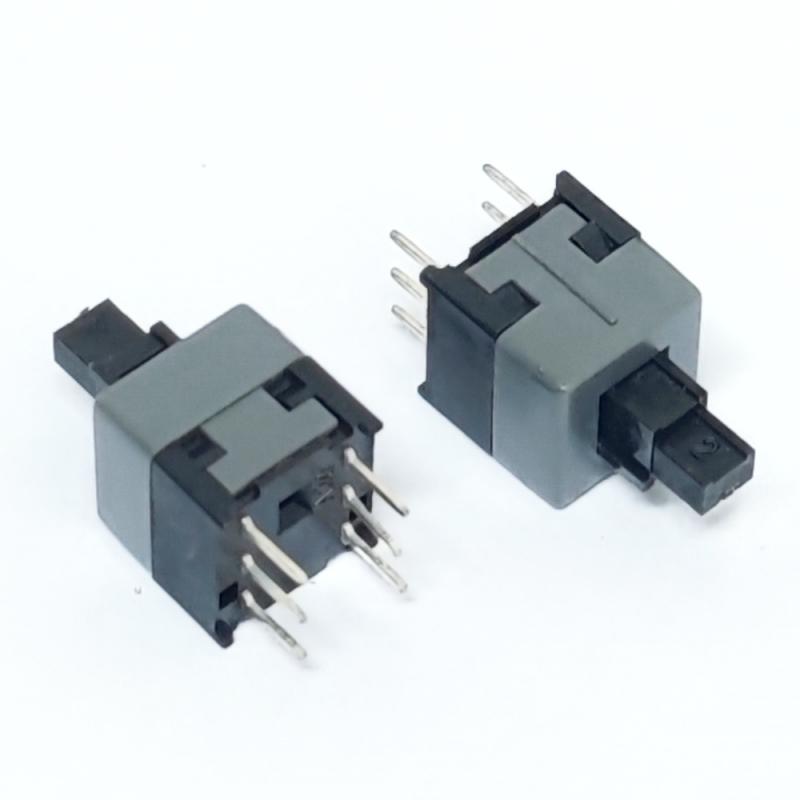

6-Pin-DIP-Design: Standardmäßige DPDT-Konfiguration (Doppelpoliger Doppelumschalter), unterstützt Zweikreissteuerung, kompatibel mit universellen Leiterplattenlayouts.

Taktiles Feedback: Ein knackiges, gleichmäßiges Klickgefühl bei jeder Betätigung gewährleistet zuverlässigen Betrieb und Vertrauen beim Benutzer.

Installations- und Schweißanleitung

Montageart: Durchsteckmontage auf Leiterplatten

Schweißempfehlung: Verwenden Sie das automatische Tauchschweißverfahren bei 255 °C.

Die maximale Schweißzeit sollte 5 Sekunden nicht überschreiten, um übermäßige Erhitzung und Beschädigung der internen Bauteile zu vermeiden.

Installationshinweis: Achten Sie auf die korrekte Ausrichtung der Pins in den Leiterplattenlöchern und vermeiden Sie ein Verbiegen der Pins während der Installation.

Empfohlenes Leiterplatten-Pad-Layout: Bereitstellung eines Standard-Pad-Designs für einen 8,5 x 8,5 mm großen 6-poligen Schalter, zum Download für Ingenieure

Häufig gestellte Fragen

Frage 1: Worin besteht der Unterschied zwischen selbstverriegelnden und nicht verriegelnden 8,5x8,5-mm-Schaltern?
A: Selbstverriegelnde Schalter bleiben nach dem Drücken im EIN-Zustand und erfordern einen zweiten Druck zum Ausschalten.

Nicht verriegelnde (momentane) Schalter werden nur im gedrückten Zustand aktiviert und stellen sich beim Loslassen wieder ein.

Frage 2: Über welche Zertifizierungen verfügen Ihre 8,5x8,5mm Verriegelungsschalter?
A: Alle unsere Schalter sind RoHS-, ISO 9001-, ISO 14001-, ISO 1045001- und REACH-konform und verfügen über weitere Zertifizierungen.

Frage 3: Wie hoch ist die Mindestbestellmenge (MOQ) für kundenspezifische 8,5x8,5mm-Schalter?
A: Die Standard-Mindestbestellmenge beträgt 5.000 Stück, und wir unterstützen auch kundenspezifische Kleinserienbestellungen für F&E-Projekte.

Frage 4: Können Sie 3D-Modelle oder CAD-Dateien für den 8,5x8,5mm-Schalter bereitstellen?
A: Ja, wir stellen für alle unsere Standardprodukte kostenlose 2D-Maßzeichnungen und 3D-STEP-Dateien zur Verfügung.

Frage 5: Wie lange ist die Vorlaufzeit für die Massenproduktion?
A: Die Standardlieferzeit beträgt 7-15 Tage nach Musterfreigabe. Für dringende Bestellungen bieten wir eine beschleunigte Produktion an.
