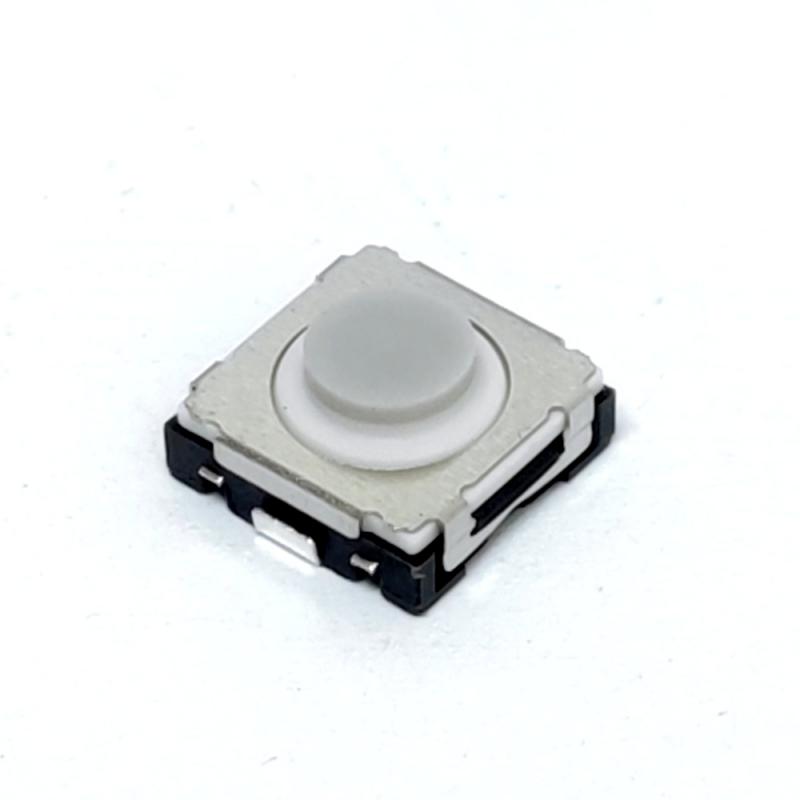

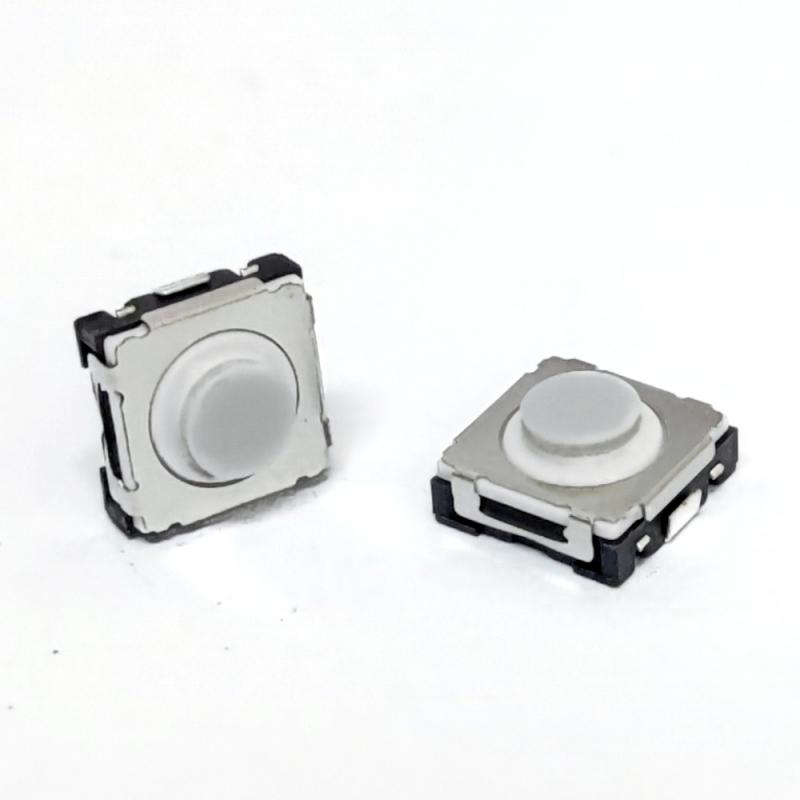

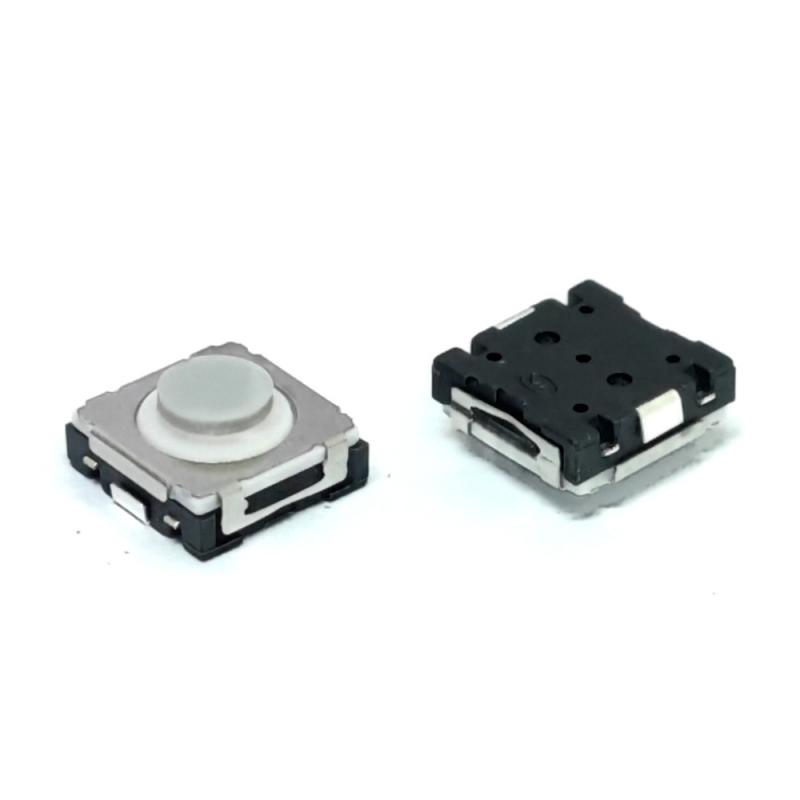

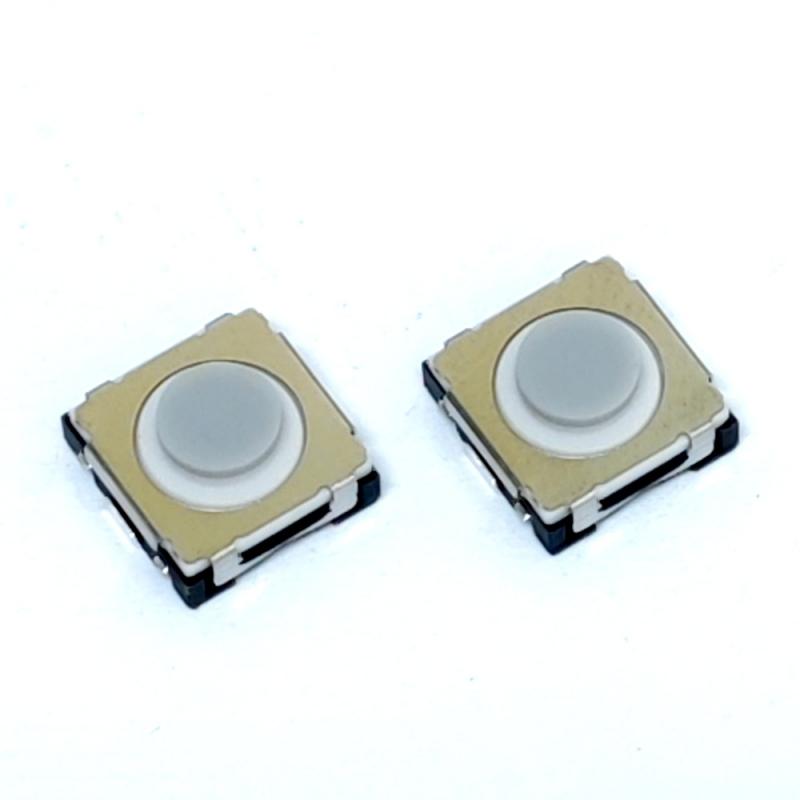

8,5-mm-Quadrat-J-Bend-Leiser Tastschalter für die Automobilindustrie

Lieferant für 2-poligen, leise fühlenden, oben betätigten langlebigen taktilen Schalter

Typische Spezifikationen

Betätigungskraft: 400±80gf

Lebensdauer: 100.000 Zyklen

Gesamthub: 0,9±0,3mm

Rückstellkraft: 20gf Min.

Produkthöhe: 4,05±0,2mm

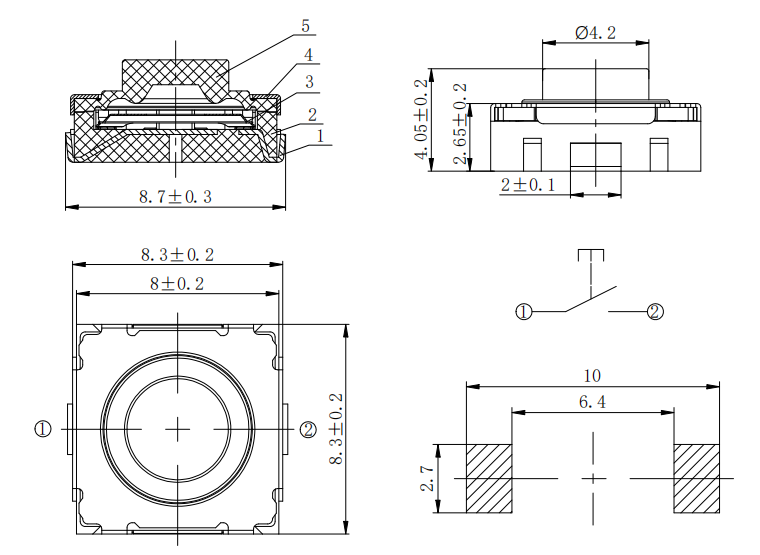

Schaltplan des Taktschalters

Mini-SMT-Montage-Schalter mit sanfter Berührung

Vorteile von Silikongriffen

1. Hervorragendes Bediengefühl (taktiles Feedback)

Dies ist der bedeutendste Vorteil von Silikon gegenüber starren Kunststoffen (wie PA66 und POM).

Weiche Dämpfung:Silikon ist elastisch und bietet beim Drücken eine weiche Kontaktfläche für die Finger; im Gegensatz zu hartem Kunststoff verursacht es keine Unannehmlichkeiten oder drückt sich nicht in die Haut.

Bei Anwendungen, die häufige Bedienung erfordern – wie Instrumentierung oder Bedienfelder medizinischer Geräte – können Silikonsteuerungen die Ermüdung der Finger deutlich reduzieren.

Hervorragendes taktiles Feedback: Silikon besitzt eine natürliche Komprimierbarkeit. In Kombination mit einer internen Metallkalotte oder einem Kontaktmechanismus bietet es dem Benutzer einweiches, aber deutlich wahrnehmbares „Klick“-Gefühl.

Dies vermittelt ein hochwertigeres und professionelleres Gefühl im Vergleich zu den harten mechanischen Aufprallgeräuschen starrer Kunststoffkomponenten.

2. Geräuschreduzierung und leiser Betrieb (akustische Vorteile)

Wenn ein taktiler Schalter zurückschnappt, erzeugt der Aufprall der harten Kunststoffbasis auf das Gehäuse ein deutliches „Klick-Klack“-Geräusch.

Im Gegensatz dazu absorbiert ein Silikonbetätiger – dank seiner hohen Dämpfungseigenschaften –Aufprallvibrationen effektiv, wodurch Geräusche während des Betriebs erheblich reduziert werden.
Dies ist ein entscheidendes Verkaufsargument fürleise Bürogeräte (wie hochwertige Mäuse und Konferenzsysteme),

medizinische Überwachungsgeräte (bei denen die Vermeidung nächtlicher Störungen von Patienten entscheidend ist) und Fahrzeuginnenräume.

3. Physischer Schutz (Staub- und Stoßbeständigkeit; keine Abhängigkeit von Wasserdichtigkeit)

Schutz vor Staub und Fremdkörpern: Silikongriffe verfügen typischerweise über ein „Schürzen“-Design; bei der Installation in der Gehäuseöffnung dichtet die komprimierende Verformung des Silikons den Installationsspalt ab.

Auch wenn die Komponente keine Tauchprüfung besteht,verhindert sie effektiv das Eindringen großer Staubpartikel, Ablagerungen oder feiner Partikel in den Schaltmechanismus.

Dies schützt die Kontakte vor Verunreinigungen und verlängert die elektrische Lebensdauer des Schalters in trockenen, staubigen Umgebungen erheblich – beispielsweise bei Bedienfeldern von Holzbearbeitungsmaschinen oder Knöpfen an Küchengeräten.

Widerstand gegen übermäßige Druckkraft: Silikon besitzt elastische Verformungseigenschaften. Wenn ein Bediener übermäßige Kraft ausübt (was zu einem Überhub führt), verformt sich der Silikongriff vor der internen Metallkalotte.

Dies wirkt als Puffer, schützt die interne Metallkalotte vor Zerdrücken oder Brechen und erhöht dadurch die mechanische Haltbarkeit des Schalters.

Wichtige Merkmale und Vorteile

Überragende taktile Rückmeldung:Verfügt über einen 0,9-mm-Mittelhub und eine hohe Betätigungskraft (bis zu 4 N), wodurch ein deutliches, sicheres Klickgefühl entsteht, das versehentliche Betätigungen verhindert – entscheidend für Kfz- und industrielle Bedienfelder.

Hervorragende Haltbarkeit: Ausgelegt für eine mechanische Lebensdauer von bis zu 100.000 Zyklen, wodurch langfristige Zuverlässigkeit bei Anwendungen mit hoher Nutzung gewährleistet wird.

Robuste Konstruktion:Betriebstemperaturbereich von -40 °C bis +85 °C mit SPST-NO (Off-Mom)-Schaltung und kompakter Grundfläche von 8,3 mm x 8,3 mm.

Vielseitige Anschlussausführung: Verfügbar mit Gull-Wing- oder J-Bend-Anschlüssen, unterstützt standardmäßige SMT-Lötprozesse.

Anwendungsbereit:Verpackt in Tape & Reel (1.500 Stück/Rolle) für die automatisierte Montage.
