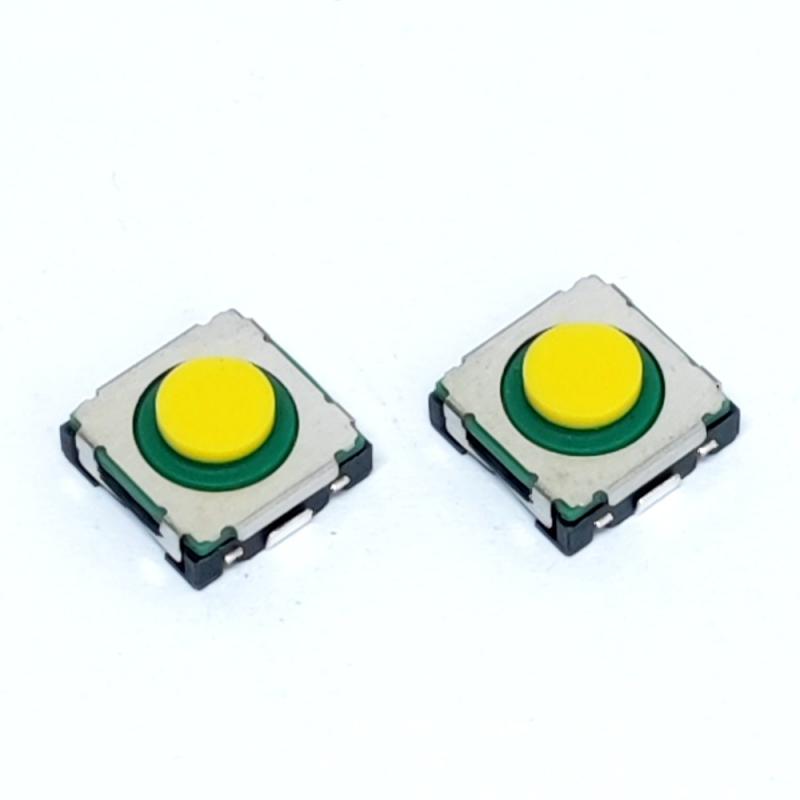

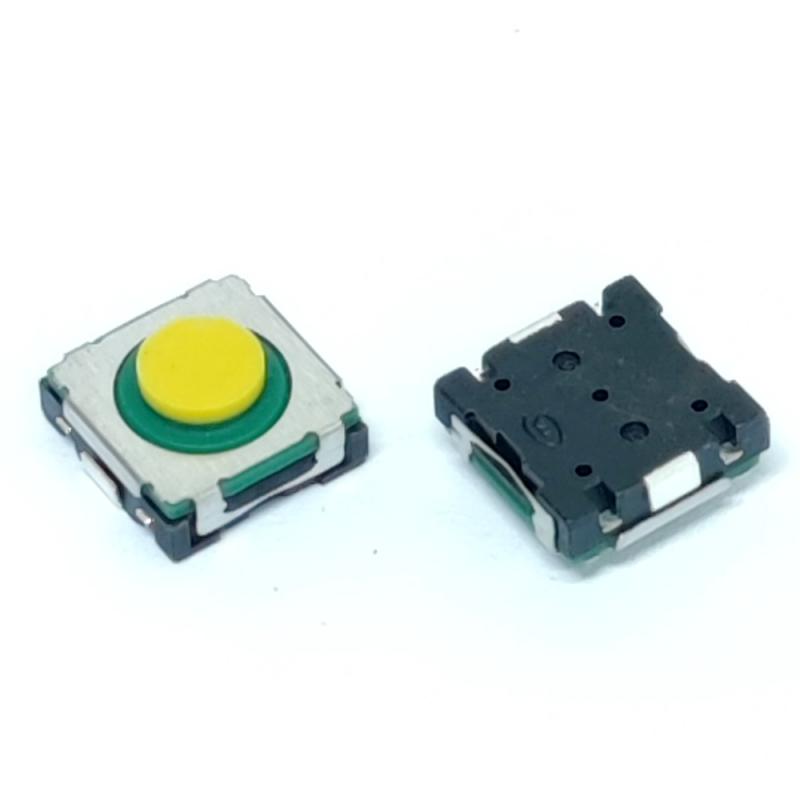

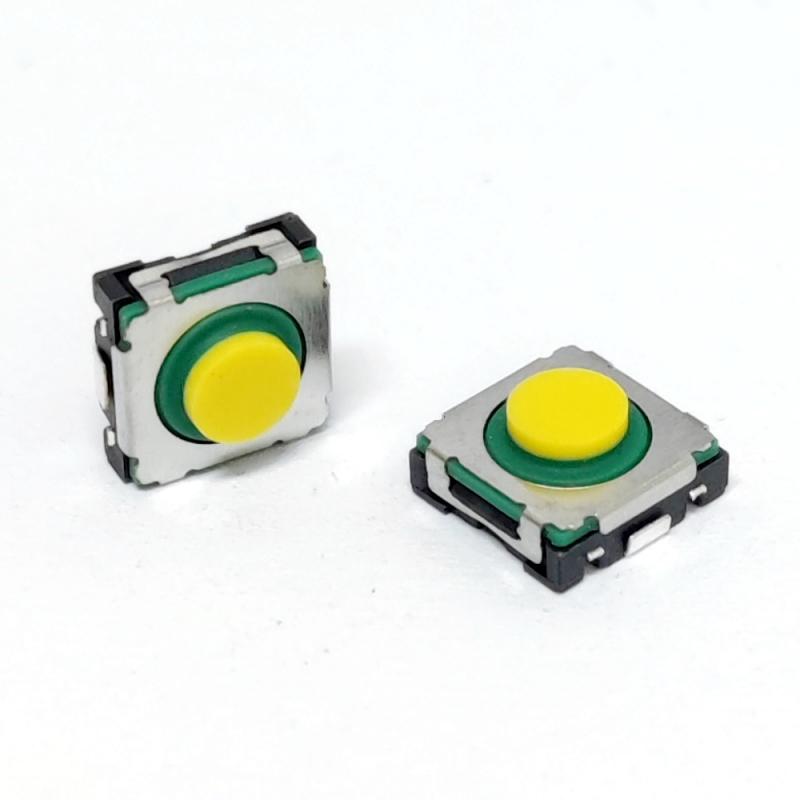

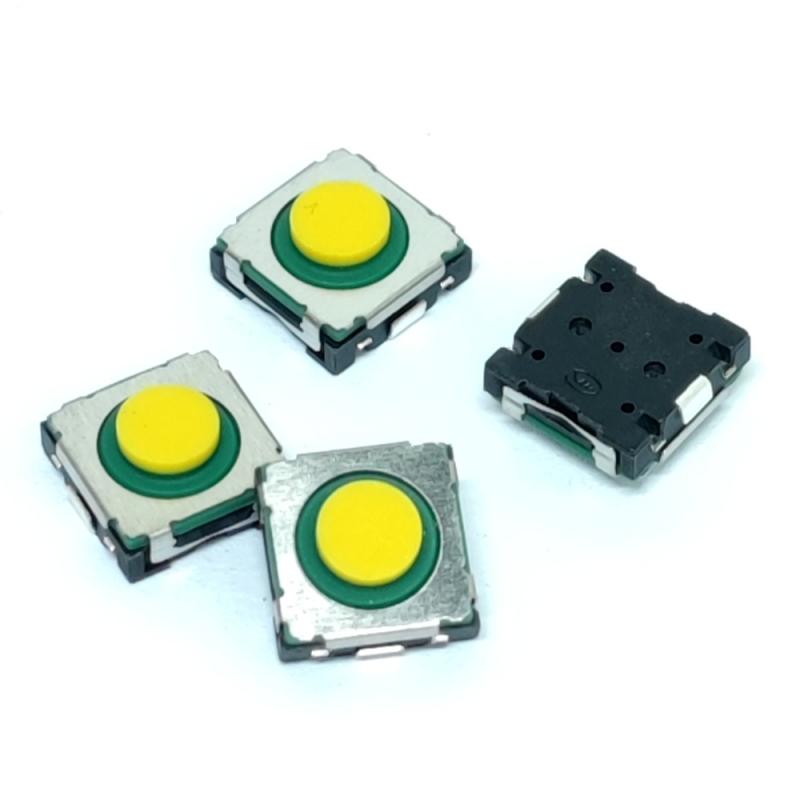

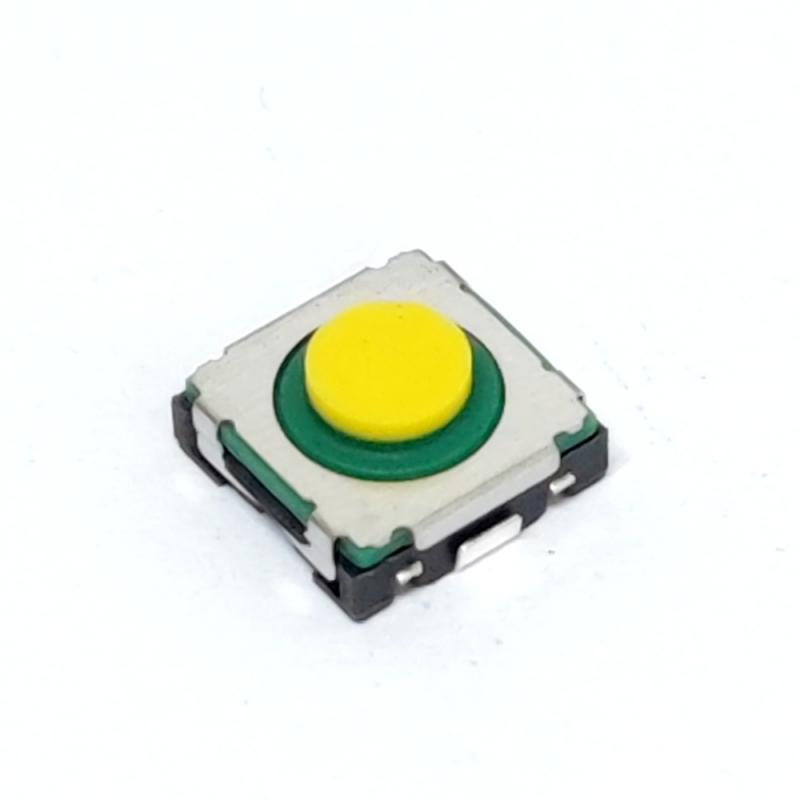

2-Pin runder Betätiger, leiser SMT-Mikrotastschalter

High Force 7N oberseitig betätigter SMT-Tastschalter

Typische Spezifikationen

Betätigungskraft: 700±150gf

Lebensdauer: 100.000 Zyklen

Gesamthub: 0.9±0.3mm

Rückstellkraft: 100gf Min

Produkthöhe: 4.05±0.2mm

Schaltbild des Tastschalters

Ersatz-Tastschalter der ALPS SKST-Serie

Hauptmerkmale und Vorteile

Hervorragende taktile Rückmeldung: Verfügt über einen Mittelhub von 0.9mm und eine hohe Betätigungskraft (bis zu 4N), wodurch ein deutliches, sicheres Klickgefühl entsteht, das versehentliche Betätigungen verhindert – entscheidend für Kfz- und industrielle Bedienfelder.

Außergewöhnliche Langlebigkeit: Ausgelegt für eine mechanische Lebensdauer von bis zu 100.000 Zyklen, wodurch langfristige Zuverlässigkeit bei Anwendungen mit häufiger Nutzung gewährleistet wird.

Robuste Konstruktion: Betriebstemperaturbereich von -40°C bis +85°C mit SPST-NO (Aus-Momentan)-Schaltung und kompakter 8.3mm x 8.3mm Grundfläche.

Vielseitige Anschlüsse: Erhältlich mit Gull-Wing- oder J-Bend-Anschlüssen, unterstützt Standard-SMT-Lötprozesse.

Anwendungsbereit: Verpackt in Tape & Reel (1.500Stk./Rolle) für die automatisierte Bestückung.

FAQ

1. Kann dieser Schalter den ALPS SKSTACE010 direkt ersetzen?

Ein direkter Pin-zu-Pin-Ersatz. Er verfügt über ein standardmäßiges 8.3 × 8.3 mm SMD-Gehäuse und ein J-Anschluss-Design, das direktes Löten ohne Änderung des Leiterplattenlayouts ermöglicht.

2. Wie fühlt er sich bei der Verwendung an und wie lange ist seine Lebensdauer?

Er gehört zur Kategorie „scharfes Betätigungsgefühl“ und bietet eine deutliche taktile Rückmeldung. Zu den wichtigsten Spezifikationen gehören eine Betätigungskraft von 7.0 N und ein Hubweg von 0.9 mm,

sowie eine mechanische Lebensdauer von 100.000 Zyklen – ausreichend für 95% der realen Anwendungsszenarien.

3. Gibt es beim Löten bestimmte Dinge zu beachten?

Dies ist ein kritischer technischer Punkt. Den Schalter nicht reinigen; verhindern, dass Flussmittel von der Oberseite des Schalters eindringt;

kein Flussmittel vor dem Löten auf die Anschlüsse oder die Leiterplatte auftragen; und die empfohlenen Temperaturprofile für Reflow- und Handlöten strikt einhalten.

Weitere Auswahl

Teilenummer: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Betätigungskraft: 400±80 gf 260±50 gf 700±150 gf

Stößel: Weiß Gelb Gelb+Grün
