Zuhause Schalter Schiebeschalter DPDT-Metallgehäuse Ein-/Aus-Schiebeschalter

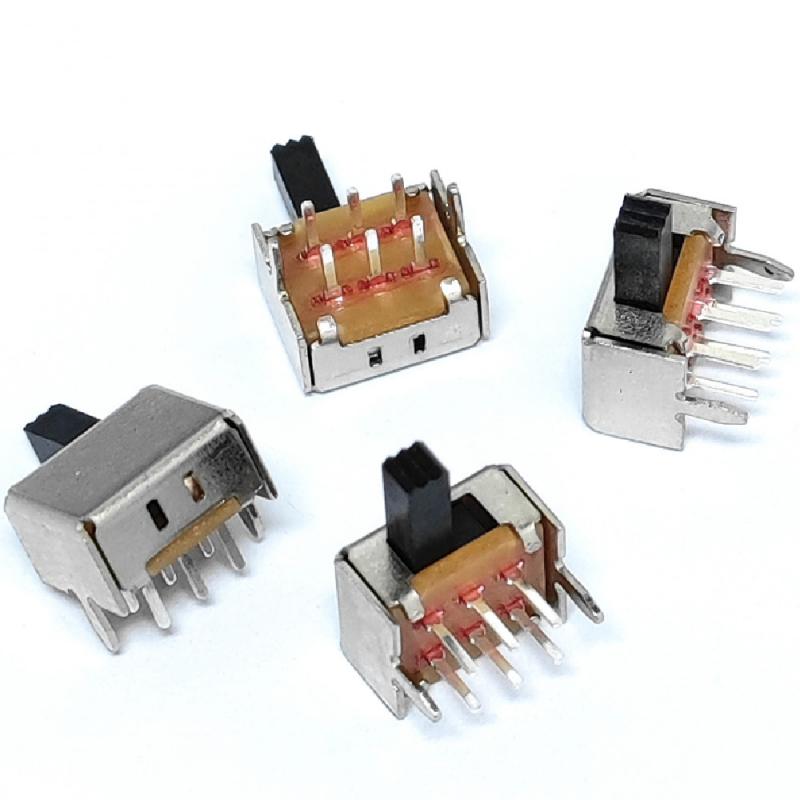

DPDT-Metallgehäuse Ein-/Aus-Schiebeschalter

Der ON-ON-DPDT-Schiebeschalter ist ein zweipoliger Umschalter, der zwei unabhängige Schaltkreise gleichzeitig steuern und zwischen zwei stabilen Leitungszuständen umschalten kann und für verschiedene Szenarien wie Vorwärts-/Rückwärtsdrehung des Motors und Signalführung geeignet ist.

  • Marke:

    Gangyuan
  • Art.-Nr.:

    SK22D03-EG5-DE1
  • Bestellung (MOQ):

    1000
  • Zahlung:

    100% before production
  • Produktursprung.:

    Wenzhou
  • Farbe:

    Black
  • Hafen:

    Ningbo or Shenzhen
  • Vorlaufzeit:

    7-15 working days
  • Breite

    8.20mm x 4.70mm
  • Befestigungsart

    Right Angle
  • Beleuchtung

    Non-llluminated
  • IP-Bewertung

    No IP Rating
  • Produktdetail

Kleiner, diverser Drehknopf-Schiebeschalter für die Leiterplattenmontage


Typische Spezifikationen


Typ: Durchgangsloch-Schiebeschalter

Nennwerte: 0,3 A, 50 V

Betriebskraft: 300 ± 100 gf

Voller Federweg: 2±0,2 mm

Lebensdauer: 10.000 Zyklen

Schiebeschalterknopf: 5 mm

Betriebstemperaturbereich: -20℃~70℃

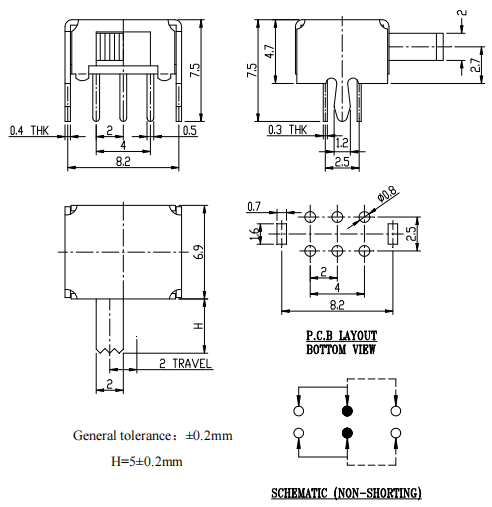

Abmessungen des Schiebeschalters

Micro 2P2T-Schiebeschalter


Besonderheit


Hauptmerkmale des ON-ON DPDT-Schiebeschalters (einfache Kombination)


1. Zweikreissteuerung (DP – Bipolar)

Verwaltet gleichzeitig zwei unabhängige Schaltkreise, ideal für integrierte Anwendungen (z. B. Strom- und Signalumschaltung).

2. Zwei stabile EIN-Positionen (EIN-EIN-Schaltung)

Bietet zwei feste „EIN“-Zustände und ermöglicht so ein nahtloses Umschalten zwischen zwei verschiedenen Schaltkreispfaden (z. B. Motorrichtung, Signalführung).

3. Zuverlässige elektrische Leistung

Gewährleistet einen geringen Kontaktwiderstand und eine stabile Verbindung in beiden EIN-Positionen, geeignet für Audio-, Industrie- oder Automobilanwendungen.

4. Schiebebedienung (reibungslos und intuitiv)

Der Schiebemechanismus ermöglicht ein einfaches Umschalten und reduziert im Vergleich zu Druckknopftypen die Gefahr versehentlichen Umschaltens.

5. Breite Anwendungen

Zu den gängigen Anwendungen gehören Motorsteuerung (vorwärts/rückwärts), LED-Polaritätsumkehr, Audioumschaltung und DIY-Elektronik.
