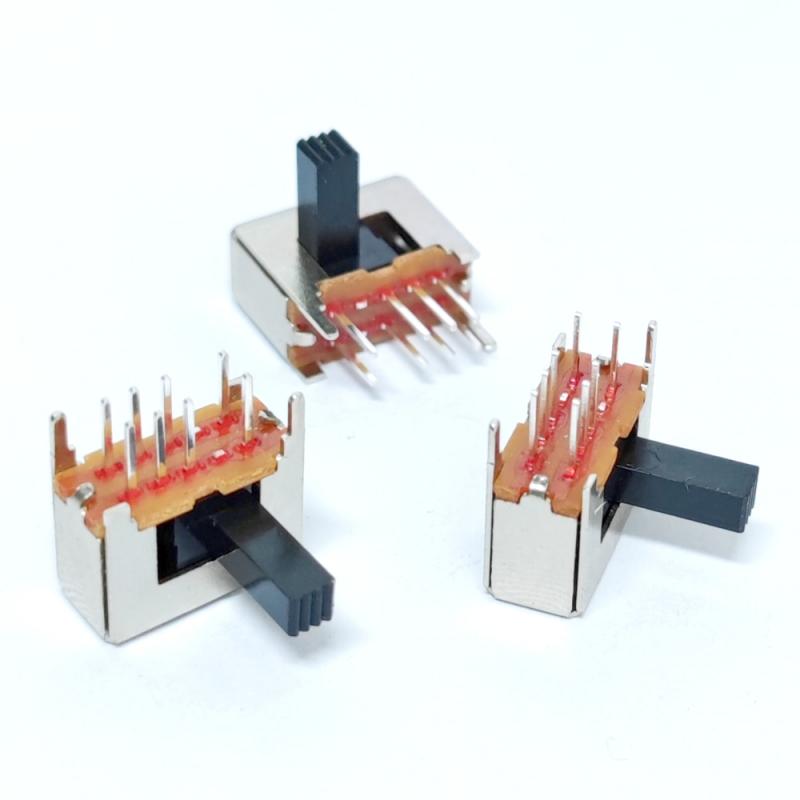

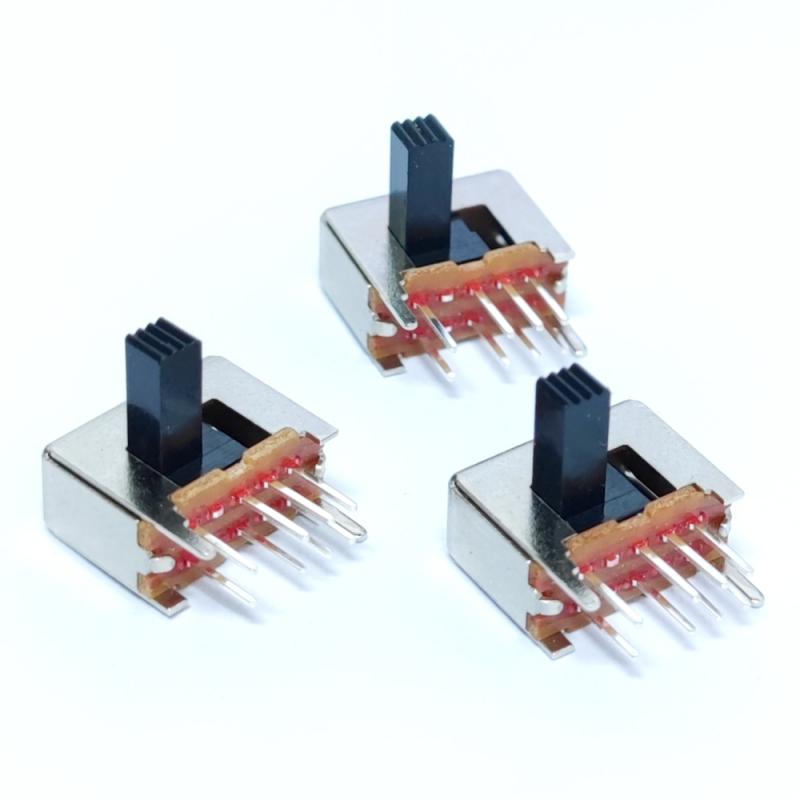

Seitlicher Knopf 2P3T 8-poliger Schiebeschalter

DP3T (Double Pole, Triple Throw) schaltet zwei Schaltkreise gleichzeitig mit drei Zuständen (z. B. EIN-AUS-EIN). Mechanische Stabilität für Hochfrequenzbetrieb (z. B. Gerätemodusumschaltung).

Marke:
Gangyuan
Art.-Nr.:
SK23D03-EG8
Bestellung (MOQ):
1000
Zahlung:
100% before production
Produktursprung.:
Wenzhou
Farbe:
Black
Hafen:
Ningbo or Shenzhen
Vorlaufzeit：
7-15 working days

Breite
14.20mm x 11mm
Befestigungsart
Right Angle
Beleuchtung
Non-llluminated
IP-Bewertung
No IP Rating

Kontaktiere uns

Produktdetail

Zweipoliger 3-Wurf-Kippschalter für Audiogeräte

Typische Spezifikationen

Typ: Rechtwinklige Schiebeschalter

Nennwerte: 0,3 A, 50 V

Betriebskraft: 250 ± 100 gf

Voller Federweg: 2±0,2 mm

Lebensdauer: 10.000 Zyklen

Schiebeschalterknopf: 8 mm

Betriebstemperaturbereich: -20℃～70℃

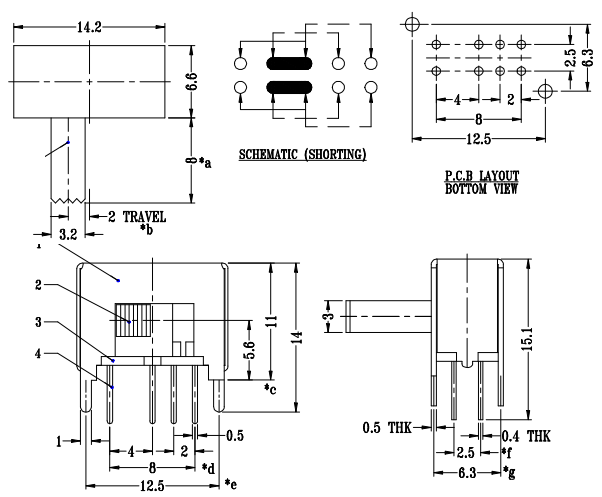

Abmessungen des Schiebeschalters

Schiebeschalterknopf für hohen Druck

Besonderheit

Hauptmerkmale des ON-OFF-ON DP3T-Schiebeschalters (prägnant und kombiniert)

1. Zweikreissteuerung (DP – Doppelpol)

Steuert zwei unabhängige Schaltkreise gleichzeitig, ideal für integrierte Anwendungen (z. B. Strom- und Signalumschaltung).

2. Drei stabile Schaltpositionen (3T – Dreifach-Umschaltung, EIN-AUS-EIN)

Zwei AUS-Positionen (Stromkreisunterbrechung) + zwei EIN-Positionen (unterschiedliche Stromkreispfade),

Multimodusbetrieb (z. B. Gerätemodi, Signalrouting).

3. Zuverlässige elektrische Leistung

Niedriger Kontaktwiderstand, stabile Konnektivität im EIN-Zustand, geeignet für Audio-, Kommunikations- und Präzisionsgeräte.

4. Mechanische Vorteile

Sanfte Gleitbedienung (intuitiv, reduziert versehentliches Umschalten).

Kompakt und langlebig (platzsparend, hohe Verschleißfestigkeit bei häufigem Gebrauch).

5. Breite Anwendungen

Wird in Audiogeräten, Lichtsteuerungen, Industriegeräten, Automobilelektronik usw. verwendet.

6. Anpassbar

Einstellbare Größe, Stiftabstand, Strom-/Spannungswerte für spezifische Anforderungen.

Verwandte Tags. :

DP3T-Schiebeschalter Erhöhter Schiebebetätigungsschalter Durchgangsloch-Schiebeschalter Ein, ein, ein Schiebeschalter 3-Wege-Schiebeschalter Schiebeschalter DC 50 V 0,3 A
