Oberflächenmontage DC16V 50mA SPST-NO-Tastschalter

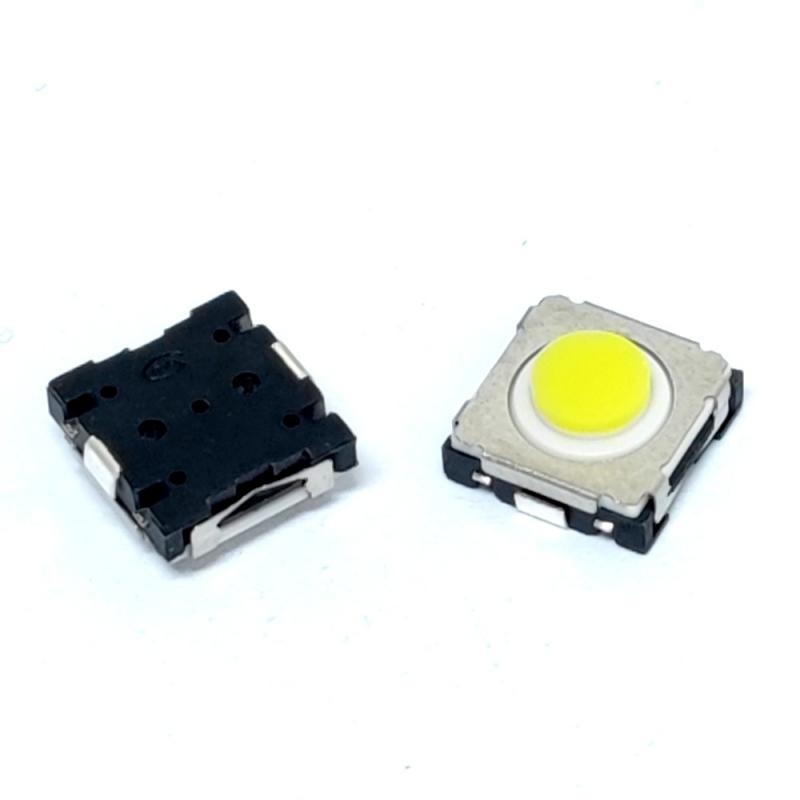

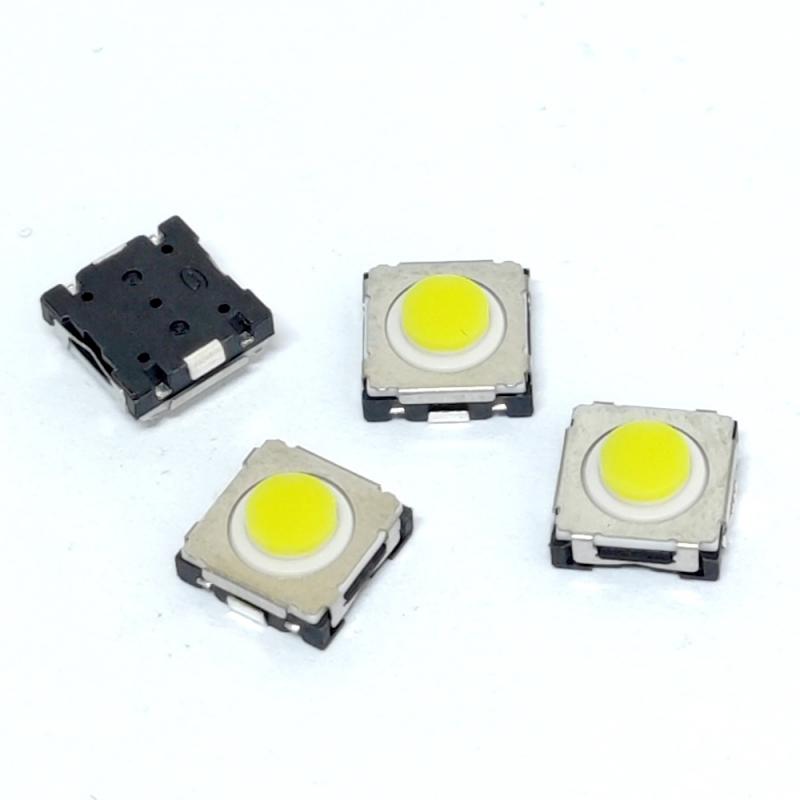

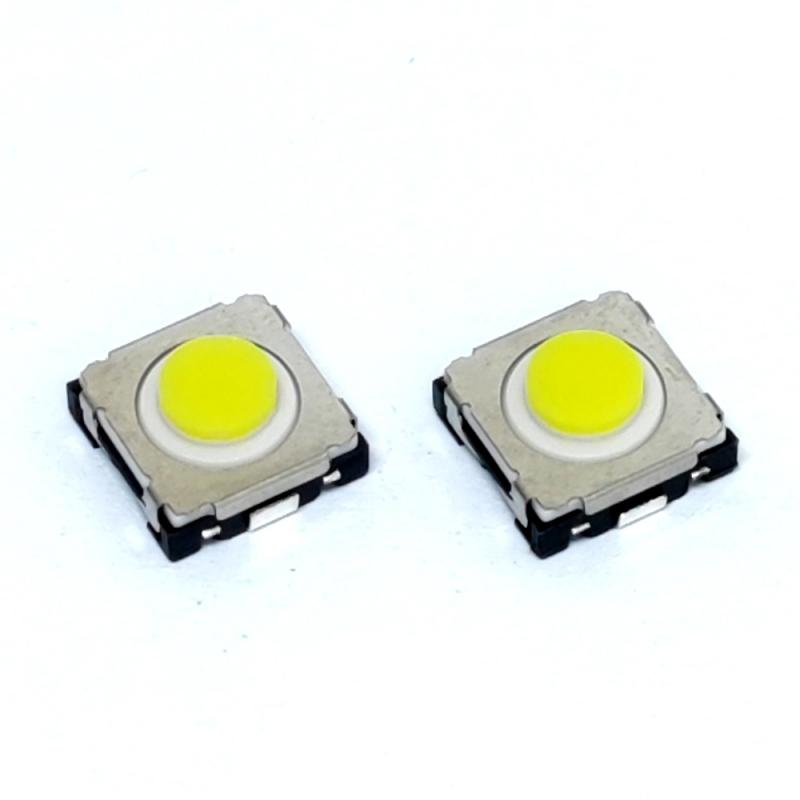

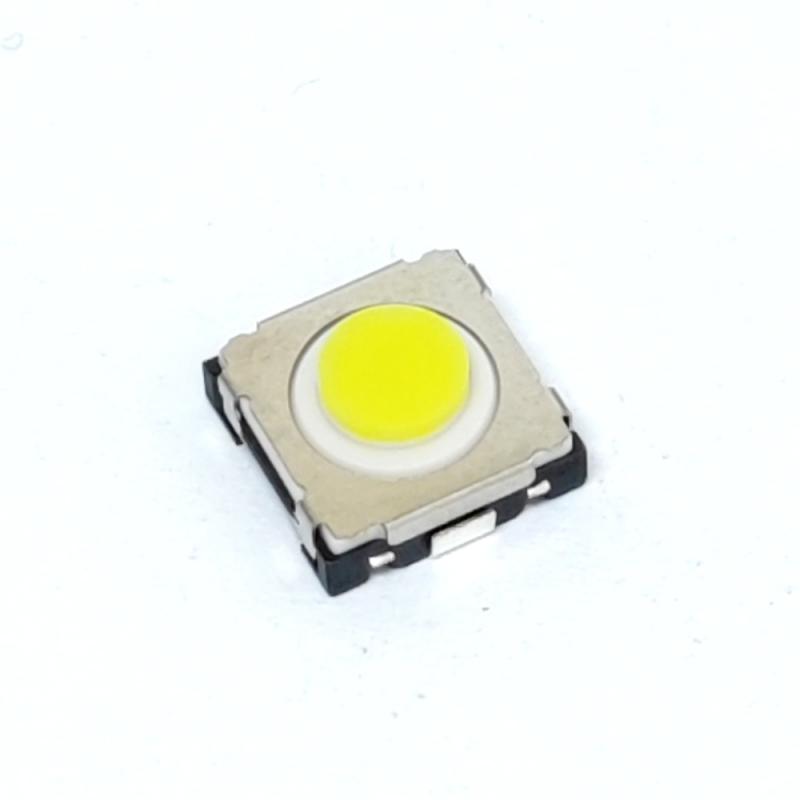

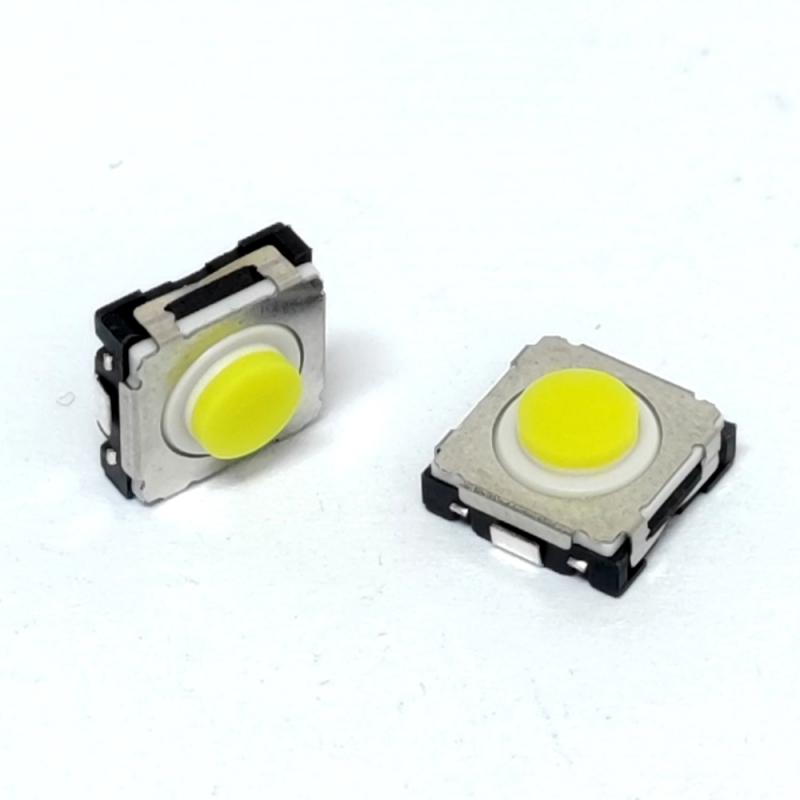

Gelber Druckknopf 8,3 mm quadratischer Taktschalter mit weichem Stift

Typische Spezifikationen

Betätigungskraft: 260±50 gf

Lebensdauer: 100.000 Zyklen

Gesamthub: 0,7±0,2 mm

Rückstellkraft: mindestens 20 gf

Produkthöhe: 4,05±0,2 mm

Schaltplan des Taktschalters

Ersatz-Taktschalter der ALPS SKST-Serie

Hauptmerkmale und Vorteile

Hervorragende taktile Rückmeldung: Verfügt über einen mittleren Hub von 0,9 mm und eine hohe Betätigungskraft (bis zu 4 N), wodurch ein deutliches, sicheres Klickgefühl entsteht, das versehentliche Betätigungen verhindert – entscheidend für Kfz- und industrielle Bedienfelder.

Außergewöhnliche Haltbarkeit: Ausgelegt für bis zu 100.000 mechanische Zyklen, wodurch langfristige Zuverlässigkeit bei Anwendungen mit hoher Nutzung gewährleistet wird.

Robuste Konstruktion: Betriebstemperaturbereich von -40 °C bis +85 °C mit SPST-NO (Off-Mom)-Schaltung und kompakter Grundfläche von 8,3 mm x 8,3 mm.

Vielseitige Anschlüsse: Erhältlich mit Gull-Wing- oder J-Bend-Anschlüssen, unterstützt standardmäßige SMT-Lötprozesse.

Anwendungsbereit: Verpackt in Tape & Reel (1.500 Stück/Rolle) für die automatisierte Montage.

FAQ

1. Kann dieser Schalter den ALPS SKSTACE010 direkt ersetzen?

Ein Pin-zu-Pin-Direktersatz. Er verfügt über ein standardmäßiges SMD-Gehäuse von etwa 8,3 × 8,3 mm und ein J-Anschlussdesign, wodurch direktes Löten ohne Änderung des PCB-Layouts möglich ist.

2. Wie fühlt er sich bei der Verwendung an und wie lange ist seine Lebensdauer?

Er gehört zur Kategorie „scharfes Druckgefühl“ und bietet eine deutliche taktile Rückmeldung. Zu den wichtigsten Spezifikationen gehören eine Betätigungskraft von 7,0 N und eine Hublänge von 0,9 mm,

sowie eine mechanische Lebensdauer von 100.000 Zyklen – ausreichend für 95 % der realen Anwendungsszenarien.

3. Gibt es beim Löten bestimmte Dinge zu beachten?

Dies ist ein kritischer technischer Punkt. Den Schalter nicht reinigen; verhindern, dass Flussmittel durch die Oberseite des Schalters eindringt;

kein Flussmittel vor dem Löten auf die Anschlüsse oder die Leiterplatte auftragen; und die empfohlenen Temperaturprofile für Reflow- und Handlöten strikt einhalten.

Weitere Auswahl

Teilenummer: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Betätigungskraft: 400±80 gf 260±50 gf 700±150 gf

Stift: Weiß Gelb Gelb+Grün
