Was bedeuten Nennstrom und Nennspannung bei einem Schalter? Kann er auch für höhere Lasten verwendet werden?

Wenn Sie ein Haushaltsgerät oder ein elektronisches Gerät entwerfen, haben Sie wahrscheinlich schon einmal Angaben wie 5A 125V AC oder 3A 250V AC auf dem Datenblatt eines Schalters gesehen.

Aber was bedeuten diese Zahlen eigentlich? Und noch wichtiger – Kann man einen Schalter mit einer höheren Last als seiner Nennlast betreiben?

In diesem Artikel erklären wir die Grundlagen der elektrischen Nennwerte von Schaltern und warum es niemals eine gute Idee ist, diese zu überschreiten.

1. Was ist der Nennstrom?

Der Nennstrom (üblicherweise in Ampere, A) ist der maximaler Dauerstrom dass ein Schalter unter festgelegten Bedingungen sicher Strom leiten und unterbrechen kann.

• Wenn der tatsächliche Strom den Nennstrom überschreitet, können die internen Kontakte überhitzen, übermäßig Lichtbögen bilden oder sogar miteinander verschweißen.
• Gängige Nennströme unserer Schalter: 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A usw.

2. Was ist die Nennspannung?

Die Nennspannung (in Volt, V) ist die maximale Spannung Der Schalter kann über seine offenen Kontakte hinweg Stromstöße aushalten und beim Öffnen sicher unterbrechen.

• Die Nennleistungen für Wechsel- und Gleichstrom sind unterschiedlich. Ein Schalter mit einer Nennleistung von 250 V Wechselstrom kann eine deutlich niedrigere Nennleistung für Gleichstrom aufweisen (z. B. 36 V Gleichstrom oder 48 V Gleichstrom), da Gleichstromlichtbögen schwerer zu löschen sind.
• Die Verwendung eines Schalters oberhalb seiner Nennspannung kann zu Lichtbögen, Kontaktverschweißungen oder sogar Bränden führen.

3. Kann ich einen Schalter mit einer höheren Last (Stromstärke oder Spannung) als der Nennlast betreiben?

Nein. Die Strom- und Spannungsgrenzwerte dürfen niemals gleichzeitig überschritten werden.

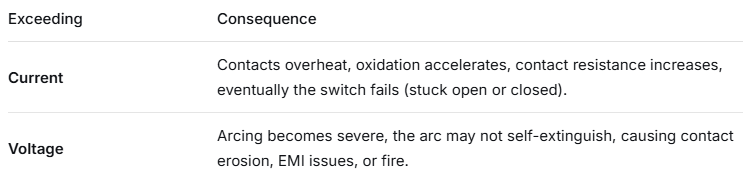

Schon das Überschreiten eines einzigen Parameters birgt Risiken. Hier ist der Grund:

Beispiel aus der Praxis : Ein Schalter mit einer Nennleistung von 3A 250V AC kann nicht an einer Last von 10A 250V AC verwendet werden – die Kontakte würden schnell durchbrennen.

Es kann auch nicht an 5A 125V Wechselstrom verwendet werden, da der Strom immer noch über 3A liegt.

4. Wie wäre es mit einem Schalter, der mit einer niedrigeren Spannung, aber einem höheren Strom arbeitet?

Immer noch nicht erlaubt Die

Der Nennstrom stellt unabhängig von der Spannung eine absolute Grenze dar. Selbst bei reduzierter Spannung erzeugt derselbe Strom dieselbe Wärme am Kontaktwiderstand.
Beispiel: Ein Schalter, der für 1 A und 250 V Wechselstrom ausgelegt ist, kann nicht mit 2 A und 12 V Gleichstrom betrieben werden. Der Kontaktwiderstand und die Wärmeentwicklung bleiben gleich.

5. Gibt es eine Richtlinie zur „Leistungsreduzierung“?

Für zuverlässigkeitskritische Anwendungen (Medizin, Automobilindustrie, industrielle Steuerung), Ingenieure verwenden häufig ein Sicherheitsmarge – den Schalter mit maximal 70–80 % seiner Nennstromstärke und -spannung betreiben.

Beispiel: Bei einer Last von 2A 125V AC wählen Sie einen Schalter mit einer Nennleistung von mindestens 3A 125V AC oder höher.

Durch die Reduzierung der Leistungsklasse wird die Lebensdauer des Schalters verlängert und das Ausfallrisiko verringert.

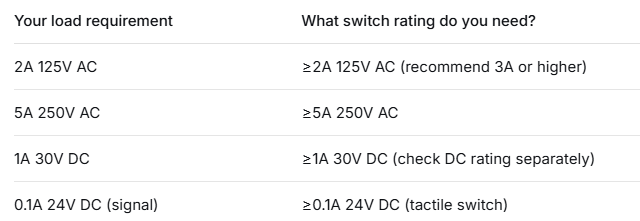

6. Zusammenfassung – Kurze Checkliste

Goldene Regel: Verwenden Sie immer einen Schalter mit Nennwerten. gleich oder höher als Die maximale Last, die Sie schalten möchten. Gehen Sie niemals davon aus, dass ein Schalter mehr verkraftet, nur weil er „ähnlich aussieht“.
