Warum fallen Schalter aus? Schlechte Leitfähigkeit, instabile Verbindung und Kontaktausfall – Ein vollständiges FAQ für taktile Schalter, Mikroschalter und Verriegelungsschalter

Einführung

Taktile Schalter, Mikroschalter und selbstverriegelnde (rastende) Schalter gehören zu den am weitesten verbreiteten Steuerungskomponenten in der Unterhaltungselektronik, der industriellen Steuerungstechnik und in Automobilsystemen.

Zu den am häufigsten gemeldeten Feldausfällen gehören: Nichtleitfähigkeit (offener Stromkreis, obwohl er geschlossen sein sollte), schlechte oder instabile Verbindung und Kontaktausfall Die

Dieser Artikel erläutert systematisch die Hauptursachen dieser Ausfälle, bietet praktische Diagnosemethoden für den Einsatz vor Ort und gibt vorbeugende Maßnahmen sowie Auswahlrichtlinien, um Ingenieure und Einkäufer zu unterstützen.

Fachleute reduzieren die Fehlerraten und verbessern die Produktzuverlässigkeit.

1. Klassifizierung nach Ausfallmodus

1.1 Leitfähigkeitsfehler: Keine Leitfähigkeit, schlechte Leitfähigkeit, zeitweise unterbrochene Verbindung

Symptom A: Keine Durchgängigkeit bei Betätigung (normalerweise offener Kontakt schließt nicht)

Häufige Ursachen:

Kontaktoxidation Dies ist die häufigste Ursache. Silberkontakte, die der Luft ausgesetzt sind, bilden aufgrund von schwefel- oder sauerstoffhaltigen Gasen allmählich einen isolierenden Film.

Das Problem wird bei niedrigen Lasten (kleiner Strom/kleine Spannung) kritisch, da die Oxidschicht durch das schwache Signal nicht durchbrochen werden kann.

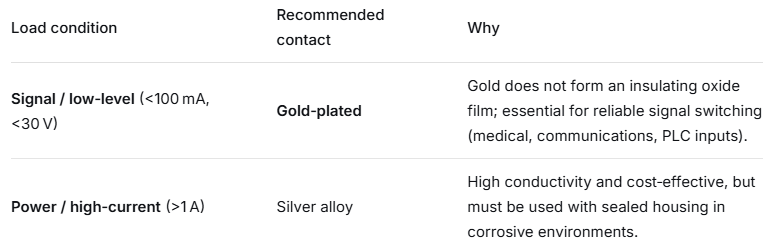

Darum vergoldete Kontakte sind für Anwendungen auf Signalebene obligatorisch.

Flusseintritt – Beim Wellenlöten oder Handlöten kann Flussmittel durch kleine Spalten in das Schaltergehäuse eindringen und sich auf den Kontakten ablagern, wodurch eine Isolierschicht entsteht.

Staub oder Fremdpartikel – In staubigen Umgebungen behindern eindringende Partikel den Kontakt zwischen der Kuppel und dem festen Anschluss.

Dauerhafte Verformung oder Ermüdung der Kontaktfeder/Kuppel – Nach wiederholtem Öffnen und Schließen kann die Kuppel Risse bekommen oder ihre Rückstellkraft verlieren, wodurch ein ordnungsgemäßes Schließen verhindert wird.

Symptom B: Instabile Verbindung (zeitweise aussetzendes Signal)

Häufige Ursachen:

Kleine Kontaktfläche – Die Kuppel berührt den festen Anschluss nur an einer winzigen Stelle, wodurch der Schalter anfällig für Vibrationen oder leichte Fehlausrichtungen wird.

Vibration oder Stoß – In Umgebungen mit starken Vibrationen können sich die Kontakte kurzzeitig lösen. Daher ist oft eine höhere Betätigungskraft erforderlich.

Lichtbogenerosion aufgrund von Lastungleichgewicht – Beim Schalten induktiver Lasten (Motoren, Magnetspulen) oder kapazitiver Lasten (Netzteile, Kondensatoren) kann der Lichtbogen beim Öffnen die Kontaktfläche verbrennen und den Kontaktwiderstand drastisch erhöhen.

Verschlechterte Dichtungen führen zum Eindringen von Feuchtigkeit. Selbst IP-geschützte Schalter können ihre Dichtung verlieren, wenn die Gummikappe beschädigt oder die Montage unsachgemäß ist. Feuchtigkeit vermischt sich mit durch Lichtbogenbildung erzeugtem Kohlenstoff und bildet eine isolierende Schicht.

Häufige Ursachen:

Starke Kontaktoxidation – Bei längerer Einwirkung von feuchter oder verschmutzter Luft bildet sich eine dicke Oxidschicht, die nur mit großer Kraft vorübergehend durchbrochen werden kann.

Verstopfung durch Fremdkörper – Staub oder klebrige Rückstände im Inneren des Schalters behindern die Bewegung der Kuppel.

• Symptom A: Vermindertes oder fehlendes taktiles Klicken – Deutet in der Regel auf Materialermüdung der Feder/des Gehäuses hin. Der Schalter kann zwar noch leiten, aber das fehlende „Klicken“ ist ein frühes Warnsignal für einen bevorstehenden Ausfall.
• Symptom B: Der Schalter kehrt nach dem Loslassen nicht in seine Ausgangsposition zurück. – Verursacht durch mechanische Blockierung (Partikel, klebriger Fluss) oder übermäßigen Überhub, der die Feder plastisch verformt. Überprüfen Sie auch die Geometrie des Aktuators.
• Symptom C: Unzureichende Reiseaktivität, um den Schalter auszulösen Der externe Stellantrieb bietet einen zu geringen Hub und erreicht den erforderlichen Überhub nicht. In der Regel sollte der Stellantriebshub mehr als 70–80 % des gesamten Schalterwegs betragen.

• Dünne Beschichtung – früher Widerstandsanstieg – Ist die Beschichtung der Kontakte zu dünn, führt mechanischer Verschleiß schnell zur Freilegung des Grundmetalls, wodurch der Kontaktwiderstand lange vor Erreichen der mechanischen Lebensdauer über die zulässigen Grenzen ansteigt.
• Übermäßiges Reisen – Längerer Betrieb bei übermäßigem Überhub beschleunigt die Ermüdung der Feder/Kuppel und verkürzt sowohl die mechanische als auch die elektrische Lebensdauer.
• Überstrom, der zu Kontaktschweißen oder Materialübertragung führt – Wird der Nennstrom überschritten, entsteht ein starker Lichtbogen. Die Kontakte können verschweißen (Öffnerkontakt öffnet nicht) oder Material übertragen (Schließkontakt schließt nicht).

Bieten Sie Ihren Kunden einfache Schritte zur Überprüfung, ob ein Schalter tatsächlich defekt ist oder ob das Problem woanders liegt.

Kontaktwiderstand messen Stellen Sie das Multimeter auf den 200-Ω-Widerstandsmessbereich (oder Durchgangsprüfung) ein. Messen Sie den Widerstand zwischen den Schalteranschlüssen in der unbetätigten und der betätigten Position. Ein intakter Schalter weist einen stabilen Widerstand von <100 mΩ auf. Messwerte >1 Ω oder unregelmäßige Werte deuten auf ein Problem hin.

Sichtprüfung – Achten Sie auf Risse im Gehäuse, beschädigte Dichtungsgummis sowie verfärbte oder korrodierte Anschlüsse. Weißes Pulver (Oxidationsprodukt) oder schwarze Kohlenstoffspuren deuten auf Dichtungsfehler oder Lichtbogenschäden hin.

Lötstellen prüfen – Kalte Lötstellen, unzureichendes Lot oder Lötperlen, die Anschlüsse überbrücken, werden oft fälschlicherweise für einen Schalterausfall gehalten.

Tauschtest – Ersetzen Sie den verdächtigen Schalter durch ein funktionierendes Exemplar desselben Modells. Wandert der Fehler mit dem Schalter, ist dieser defekt.

3. Präventive Maßnahmen & Auswahlrichtlinien (Von der Ursache zur Spezifikation)

3.2 Die richtige Abdichtung wählen (IP-Schutzart)

• Saubere Innenraumluft – IP40 (Staubschutz) ist ausreichend.
• Staubige Industrieumgebung – Wir empfehlen Schutzart IP60 oder höher; vollständig abgedichtete Ausführungen
• Außenbereich oder feuchte Umgebung – Um durch Feuchtigkeit verursachte Ausfälle zu vermeiden, sind mindestens IP67-Schutzart und vergoldete Kontakte erforderlich.

• Halten Sie sich unbedingt an das empfohlene Lötprofil (z. B. 260 ±5 °C für <5 Sekunden beim Wellenlöten).
• Vermeiden Sie wasserlösliche Flussmittel; diese sind stark korrosiv gegenüber internen Schaltkomponenten.
• Nach dem Löten darf der Schalter mindestens 1 Minute lang keiner mechanischen Belastung ausgesetzt werden, damit das Gehäuse abkühlen und wieder aushärten kann.

Bei induktiven Lasten (Relais, Magnetspulen, kleinen Motoren) sollte stets ein Zwischenrelais oder ein Schütz verwendet werden. Der Mikroschalter sollte nur die Spule mit dem geringen Strom ansteuern – dies verlängert die elektrische Lebensdauer des Schalters erheblich.

Ist das direkte Schalten einer induktiven Last mit hohem Strom unvermeidbar, wählen Sie einen Schalter mit Gleichstrombelastbarkeit und eingebauter Lichtbogenunterdrückung (z. B. magnetischer Ausblasschutz).

4. Ergänzende FAQs (Hochwertige Long-Tail-Keywords)

Diese kurzen Frage-Antwort-Paare eignen sich hervorragend für Google Featured Snippets und die Sprachsuche.

Frage 1: Kann man einen taktilen Schalter waschen?
A: Die meisten Standard-Taster sind nicht abwaschbar. Reinigungsflüssigkeiten können ins Gehäuse eindringen, Schmierstoffe lösen oder die Kontakte korrodieren. Zur leichten Reinigung verwenden Sie Isopropylalkohol auf einem Wattestäbchen, das Sie ausschließlich auf die Anschlüsse auftragen, und lassen Sie es anschließend vollständig trocknen. Vollständig abgedichtete Schalter (z. B. IP67) können lokal gereinigt werden; prüfen Sie jedoch stets die Verträglichkeit des Lösungsmittels mit dem Dichtungsmaterial.

Frage 2: Warum versagt ein normalerweise geschlossener (NC) Kontakt auch dann, wenn der Schalter nie betätigt wird?
A: NC-Kontakte sind permanent geschlossen. In korrosiven Umgebungen kann sich auf dem stationären Kontakt langsam ein isolierender Film bilden. Die einzig zuverlässige Lösung ist die Verwendung vergoldeter Kontakte.

Frage 3: Worin besteht der Unterschied zwischen mechanischer und elektrischer Lebensdauer?
A: Die mechanische Lebensdauer bezeichnet die Anzahl der Schaltzyklen eines Schalters ohne Last – oft im Millionenbereich. Die elektrische Lebensdauer hingegen ist die Anzahl der Zyklen unter Nennlast; sie ist stets deutlich geringer, da die Kontakte durch Lichtbögen und Materialabtrag verschleißen.

Frage 4: Warum fallen Schalter häufiger bei sehr geringer Last aus?
A: Bei höheren Lasten verbrennt der beim Schalten entstehende kleine Lichtbogen organische Verunreinigungen an den Kontakten – ein „Selbstreinigungseffekt“. Unterhalb der minimalen anwendbaren Last reicht die Energie zur Reinigung der Kontakte nicht aus, sodass sich Oxide und Verunreinigungen ansammeln und zu einem frühzeitigen Ausfall des offenen Stromkreises führen.

Frage 5: Was soll ich tun, wenn Schalter längere Zeit gelagert wurden und einen höheren Widerstand aufweisen?
A: Die Anschlüsse können während der Lagerung oxidieren. Wir empfehlen, die Schalter innerhalb von 6 Monaten nach Lieferung zu verwenden. Lagerbedingungen: normale Temperatur und Luftfeuchtigkeit, kein direktes Sonnenlicht, keine korrosiven Gase. Nicht verwendete Schalter sollten nach dem Öffnen der Originalverpackung in antistatischen Beuteln wiederverschlossen werden.

5. Fazit & Handlungsaufforderung

Die meisten Probleme im Zusammenhang mit schlechter Leitfähigkeit, instabiler Verbindung und Kontaktfehlern lassen sich auf Folgendes zurückführen: Kontaktmaterial, Abdichtung, Lötprozess oder Lastanpassung Die

Durch das Verständnis dieser Grundursachen und die Anwendung geeigneter Auswahl- und Handhabungsmethoden können Sie die Ausfallrate Ihrer Endprodukte im Feld deutlich reduzieren.

Wenn Sie bei Ihrer Konstruktion oder Produktion ein spezifisches Problem im Zusammenhang mit Schaltern haben oder Hilfe bei der Auswahl des richtigen taktilen, Mikro- oder selbstverriegelnden Schalters für Ihre Anwendung benötigen,

Bitte wenden Sie sich an unser technisches Support-Team. Wir bieten an Gratisproben Und anwendungsspezifische Auswahl Beratung um Ihnen dabei zu helfen, die Zuverlässigkeit Ihres Produkts von Grund auf zu verbessern.
